Le scanner laser 3D est un outil qui permet aujourd’hui de réaliser de nombreux travaux de relevés, «tels que construit», en combinant précision et exhaustivité dans les détails des lieux relevés avec une rapidité d’acquisition.
Ces nouvelles technologies sont parfaitement adaptées et complémentaires aux activités topographiques pratiquées par notre cabinet.
Cette présentation vous permet de découvrir nos références en matière de relevés par Scanner laser 3D.
De nombreuses applications
Le scanner laser 3D convient par exemple pour de nombreuses applications dans l’architecture, l’ingénierie et dans le domaine de l’immobilier.
Il offre des avantages particulièrement importants dans les travaux de transformation et de rénovation car il scanne rapidement, et avec une grande fiabilité les bâtiments existants ou les ouvrages endommagés.
Il permet d’effectuer un état des lieux exhaustif qui pourra être comparé avec une acquisition ultérieure.
Il permet ainsi d’élaborer des documentations précises et complètes des bâtiments. La précision et la rapidité de saisie des données ouvrent également de nouveaux horizons dans le relevé de terrains constructibles et dans l’assurance qualité des constructions neuves.
Les relevés par Scanner Laser 3D sont également très utile pour l’archivage des monuments historiques, la construction de tunnels et d’installations, les travaux archéologiques, relevés de falaises et sont même utilisés en médecine légale.
Nous restons à votre disposition pour vous donner tous renseignements complémentaires concernant nos techniques et leurs possibilités ou pour étudier avec vous et selon vos besoins la meilleure méthode d’acquisition de vos données topographiques, architecturales et de toute autre nature.
Précédent

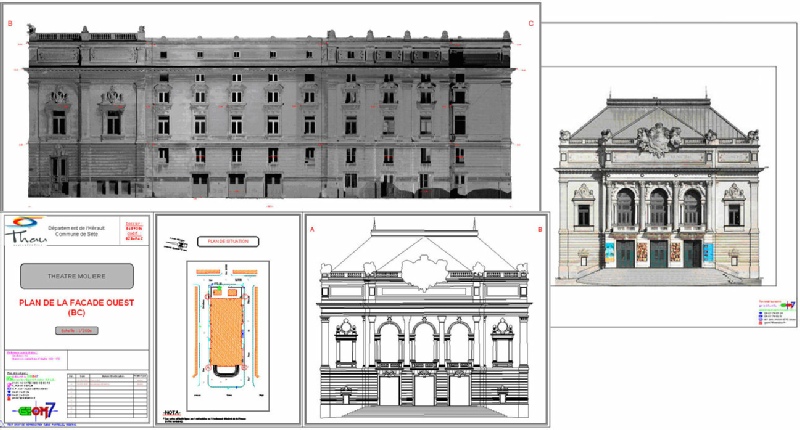

Relevé des façades du théâtre Molière de Sète :
Les travaux de relevé des 4 façades se sont déroulés en une journée, il ont nécessité la réalisation d’un canevas polygonal afin de géoréférencer les travaux réalisés à l’aide du scanner.
La circulation automobile n’a pas été interrompue.Les traitements informatiques ont permis de restituer des orthophotoplans ainsi que les représentations vectorisées des plans de façades.
Relevé de la salle et du foyer du théâtre Molière de Sète :
En vue de la réalisation de coupes d’élévations et de plans exhaustifs nécessaires aux travaux des architectes, du scénographe.

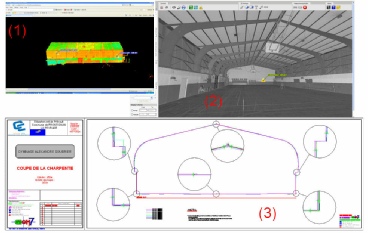

Relevé de contrôle de la charpente du Gymnase Alexandre Soubrier de Frontignan :
(1) & (2) Edition du viewer des scènes de scanning,(3) Réalisation des coupes de contrôle d'écarts.
(3) Réalisation des coupes de contrôle d'écarts.
Vérification de la symétrie de la coque d’un voilier après réparation :
(1) - Edition du viewer des scènes de scanning
(2) - Modélisation de la coque sous Autocad
(3) - Réalisation des coupes de contrôle d’écarts
(4) - Rendu 3D sous Autocad.
Relevés d’intérieurs de châteaux, de monuments historiques :
Les relevés réalisés permettent d’enregistrer un état des lieux complet du monument en travaillant du relevé des caves jusqu’aux combles et charpentes.
L’image tridimensionnelle de chaque pièce scannée est conservée.
Diverses coupes très précises pourront êtres réalisées ultérieurement.
Nous nous pourrions comparer cette documentation à une «radiographie» du monument.
Relevé d’une chapelle après restauration : (travaux bénévoles de GEOM7 dans le cadre de notre soutien auprès d'une association de village).
(1) et (5) - Nous pouvons scinder le modèle en plusieurs cadres de découpe qui pourront êtres combinés afin d'obtenir des vues comparatives spécifiques.
(2) et (4) - Des orthophotoplans de façades et des vues en plan photoréalistes peuvent êtres générées.
(3) - Des coupes en long et en travers précises sont également éditées.
L’intégration de l’ensemble de ces documents dans un logiciel de DAO permet de vectoriser précisement l’ensemble des éléments du modèle. Les vues sont issues d’un nuage de point très dense colorisé et géoréférencé dans le système de coordonnée du site.

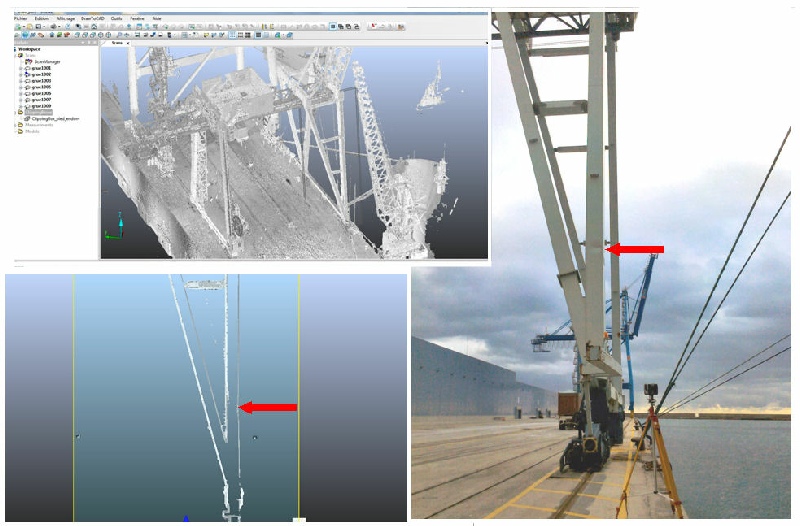

Relevé d’expertise d’une grue portuaire endommagée :
Travail réalisé pour un expert d’assurance,
Après relevé nous avons déterminé la valeur de la déformation au centimètre près.
D’autres contrôles ont été réalisés sur l’ensemble de la structure et un certains nombre de rapports édités.

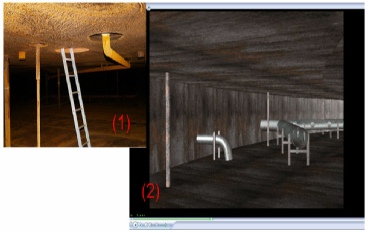

Relevé de l’intérieur d’un bac d’hydrocarbure après maintenance :
(1) Photo réelle.
(2) Image du film de la visite virtuelle après modélisation sous Autocad.
